防爆开关配电箱-原理是什么?
来源:未知作者:admin日期:2023/02/16 13:11浏览:
防爆动力配电箱铝合金材质压铸成型,表面喷塑。不锈钢钢板焊接成型,用户可根据图纸需求来进行配置。配电箱内可根据用户需求配装不同规格的品牌元件。常见的元器件有变压器、小型断路器、塑壳断路器、交流接触器、转换开关、热继电器、互感器、电压表、电流表、信号灯、控制按钮等。了解内部元件原理、先了解防爆配电箱的组成结构,防爆配电箱构成主要分为两部分。一防爆部件,即防爆配电箱外壳及其相关防爆配件。二电气元件及相关附件,即空气开关和其所需要的机构附件。
一、防爆配电箱内部开关组成
断路器既开关,是配电柜的主要元器件,常用的有空气开关. 漏电开关. 双电源自动转换开关等。
空气开关也就是空气断路器,在防爆配电箱工作原理中作电路的接通、分断和承载额定工作电流和短路、过载等故障电流,并能在防爆配电箱内部线路和负载发生过载、短路、欠压等情况下,迅速分断电路,对防爆照明配电箱进行保护。断路器的动、静触头及触杆设计型式多样,加固断路器的分断能力是主要目的。目前,利用有些的触头结构,限制分断时短路电流峰值的限流原理,对加固断路器的分断能力有明显的作用,而被大量采用。
空气开关在防爆配电箱中的工作原理:
自动空气开关也称为低压断路器,可用来接通和分断负载电路,也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或大部分的功能总和,是防爆配电箱中重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点,所以目前被大量应用。

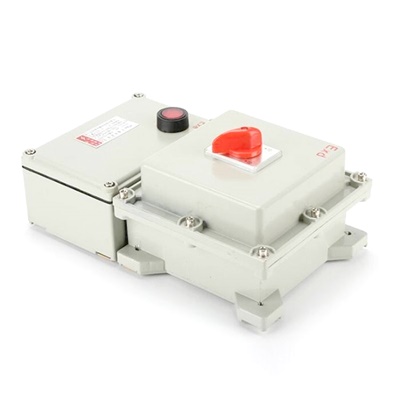

BDZ52防爆断路器
二、漏电保护开关
既具备漏电保护功能,人触摸到带电体会跳闸,确保人身安全,是漏电保护器的主要功能;用电设备如果绝缘不好漏电到外壳上,漏电保护器也会跳闸,避免人体触摸触电。同时具备电流通断功能、过负荷保护和短路保护功能。
A、漏电保护开关在防爆配电箱电路的作用
当电气设备或线路发生漏电或接地故障时,能在人尚未触及之前就把电源切断。2、当人体触及带电的物体时,能在0.11s内切断电源,从而减轻电流对人体的伤害程度。3、可以防因漏电而引起的火灾事故。
B、漏电保护开关在防爆配电箱中的工作原理
漏电保护器在防爆配电箱内部的工作原理图。图中LH为零序电流互感器,它由坡莫合金为材料的铁芯,和绕在环状铁芯上的二次线圈组成检测元件。电源相线和中性线穿过圆孔成为零序互感器的一次线圈。互感器的后部出线即为保护范围。
三、浪涌保护器
浪涌保护器,也叫防雷器,是一种装在防爆配电箱内用来保护防爆配电箱控制的电子设备、仪器仪表、通讯线路提供用电防护的电子装置。当防爆配电箱电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时,浪涌保护器能在短时间内导通分流,从而避免浪涌对防爆箱控制的其他电子设备造成损害。
浪涌保护器系统的主要作用是保护防爆配电箱内部电路及控制的电子设备免受“浪涌”的损害。因此,如果您想知道浪涌保护器的作用,就需要弄清楚两个问题:什么是浪涌?防爆配电箱等设备为什么需要它们的保护?
浪涌也叫突波,顾名思义就是高出正常工作电压的瞬间过电压。本质上讲,浪涌是发生在只有几百万分之一秒时间内的一种剧烈脉冲。可能引起浪涌的原因有:重型设备、短路、电源切换或大型发动机。
电涌或瞬变电压是指电压在电能流动的过程中大幅高于其额定水平。
